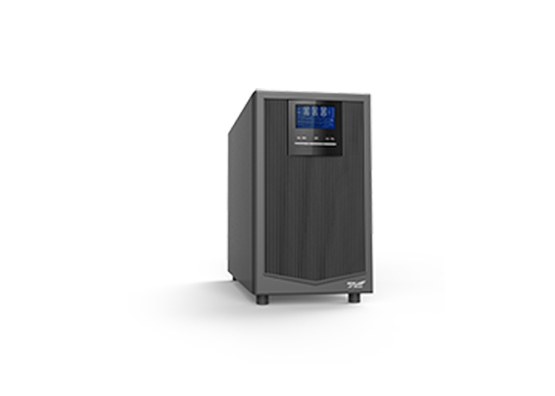

科华UPS电源维护中常见的故障有哪些，我们应该如何解决，我们将一一理解本文。
1：打开科华UPS后，面板上没有任何显示，并且UPS电源不工作。
故障分析：从故障现象来看，故障在市电输入，电池及市电检测部分以及电池电压检测电路中：
2：有市电时，UPS输出正常，但市电时蜂鸣器响，无输出。
故障分析：从电池和逆变器部分故障的现象来看，可以按照以下步骤进行检查：
3：检查电池电压以查看电池是否充电不足。 如果电池充电不足，请检查电池本身是否有故障或充电电路是否有故障。
如果电池工作电压正常，请检查逆变器的驱动电路是否工作正常。 如果驱动电路输出正常，则说明变频器损坏。
如果变频器驱动电路工作不正常，请检查波形生成电路是否输出了PWM控制信号。 如果输出控制信号，则表明故障出在变频器驱动电路中。
如果波形产生电路没有PWM控制信号输出，则检查其输出是否由于保护电路的工作而被阻塞，如果是，则找出保护原因；
如果维护电路不工作，工作电压正常，波形产生电路没有PWM波形输出，则说明波形产生电路损坏。
上述故障排除顺序也可以颠倒，有时可以更快地检测到故障。
4：电池电压低，但是即使开始充电十小时以上也无法充电。
故障分析：从电池或充电电路故障的现象来看，可以进行如下检查：
检查充电电路的输入输出电压是否正常；
如果充电电路的输入正常但输出异常，请断开电池连接
重新测试，如果仍然不正常，则表明充电电路有故障；
断开电池连接后，如果充电电路的输入和输出正常，则表示电池由于长期放电，过放电或使用寿命终止而损坏。
5：逆变器电源的一对功率放大器晶体管损坏。 更换相同类型的晶体管后，一段时间内燃烧的原因是电流过大，并且电流过大的原因是：
过电流保护失败。 当逆变器输出中出现过电流时，过电流保护电路将不工作。
脉宽调制（PWM组件故障，输出的两个互补波形不对称，一个导通时间长，另一个导通时间短，这使得两个臂工作不平衡，甚至两个臂同时导通， 对两根管造成损坏；
功率管参数完全不同。 此时，即使输入对称波形，输出也将是非对称的。 该波形将由输出变压器偏置，这意味着磁通量是平衡的。 一个烧掉了，另一个烧掉了。
检查电源输入保险丝是否烧坏；
如果市电输入保险丝完好无损，请检查电池是否烧毁，因为自检未达到电池电压时，某些UPS会关闭UPS的所有输出和显示。
如果电池保险完好，请检查电源检测电路是否正常工作。 如果市电检测电路无法正常工作，并且UPS没有市电启动功能，则UPS还将关闭所有输出和显示。
如果城市检测电路工作正常，则检查电池电压检测电路是否正常。
6：接通市电后，每次打开UPS时，您都会听到继电器的重复动作，UPS面板上的电池低电压指示灯将点亮，并且蜂鸣器将蜂鸣。
根据以上故障现象，可以判断出故障是由于电池电压过低引起的，导致UPS的启动失败。 取出电池并进行均衡充电（所有电池均并联充电）。 如果仍然不成功，请仅更换电池。
7：有市电时，备用UPS正常工作；无市电时，逆变器有输出，但输出电压低，变压器会发出很大的噪声。
故障分析：逆变器的输出表明驱动电路基本正常，变压器的噪声表明推挽电路的两个臂不对称工作。 检测方法如下：
8：检查电源是否正常；
如果电源正常，则检查脉宽输出电路的输出信号是否正常。
如果脉宽输出电路的输出正常，则检查驱动电路的输出是否正常。
9; 当主电源正常时，UPS逆变器工作指示灯闪烁，并且蜂鸣器发出间歇性声音。 UPS只能在逆变器状态下工作，而不能切换到市电工作状态。
故障分析：无法将逆变器电源转换为市电，表明逆变器电源转换为市电。
电源输入保险丝是否损坏；
如果市电输入保险丝完整，请检查市电整流滤波电路的输出是否正常。
如果市电整流滤波电路输出正常，请检查市电检测电路是否正常。
如果电源检测电路正常，请再次检查检查变频器电源到市电电源的控制输出是否正常。
10：备用UPS当负载接近满负载时，市电电源正常，给电池供电时电池保险丝熔断。
故障分析：电池安全线烧断，表明电池供电电流过大，检测方法如下：
逆变器是否发生故障；
电池电压是否过低；
如果电池电压过低，请检查电池充电电路是否正常；
如果电池充电电路正常，请检查电池电压检测电路是否工作正常。
11：UPS只能由市电供电，而不能由逆变器供电。
故障分析：无法将商用电源转换为逆变器电源，表明商用电源转换为逆变器电源有故障，重要的是要检测：
电池电压是否过低以及电池安全线是否完好；
如果电池正常，请检查电池电压检测电路是否正常。
如果电池电压检测电路正常，则检查市电到变频器电源的控制输出是否正常
